A 控制盤面

B 內部結構及材質

箱體外觀尺寸

外箱規格
外觀尺寸	W*H*D 480*775*330(mm)
材質	烤漆鋼板
電控設備
電源需求	輸入:100~240 VAC,50~60Hz,2.5A
處理器	32-bit RISC Microcontroller
顯示器	液晶尺寸:10.1" TFT ,LED 背光
	解析度:1024 x 600 象素
	顯示色彩: 05536彩色
	亮度:200 cd /m2
	觸控式螢幕:4線精密電阻網路
	(表面硬度4H)
	液晶壽命: 50000小時
按鍵	電阻式觸控螢幕
蜂鳴器	音量可調
供氣系統
電源需求	0.39 ~0.49 Mpa (Air or Inert gas)
電線材質	SUS 316L
供應流量	100L/min @21ºC , 6 bar
管路設計	採雙迴路、雙段減壓、不斷器設計
切換系統	常開式氣動閥
安全系統	雙段減壓調節附安全洩壓裝置
使用環境
周遭環境溫度	0ºC~50ºC
周遭環境濕度	10%~85% RH非凝結
冷卻方式	空氣自然冷卻

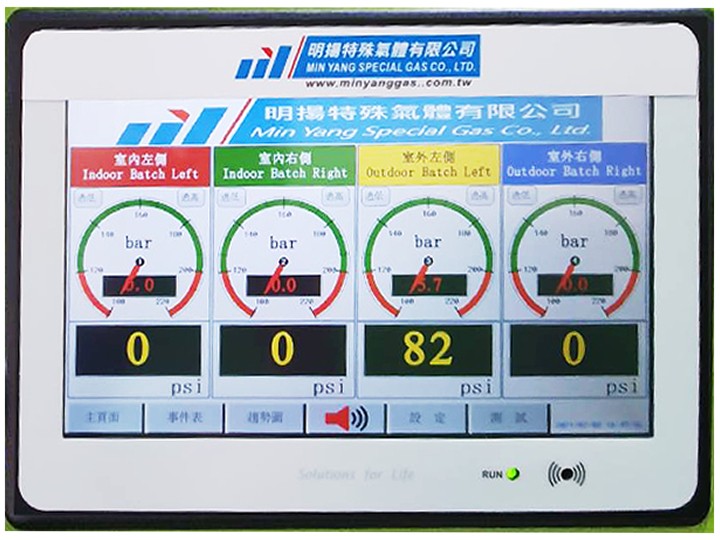

控制盤面

產品說明

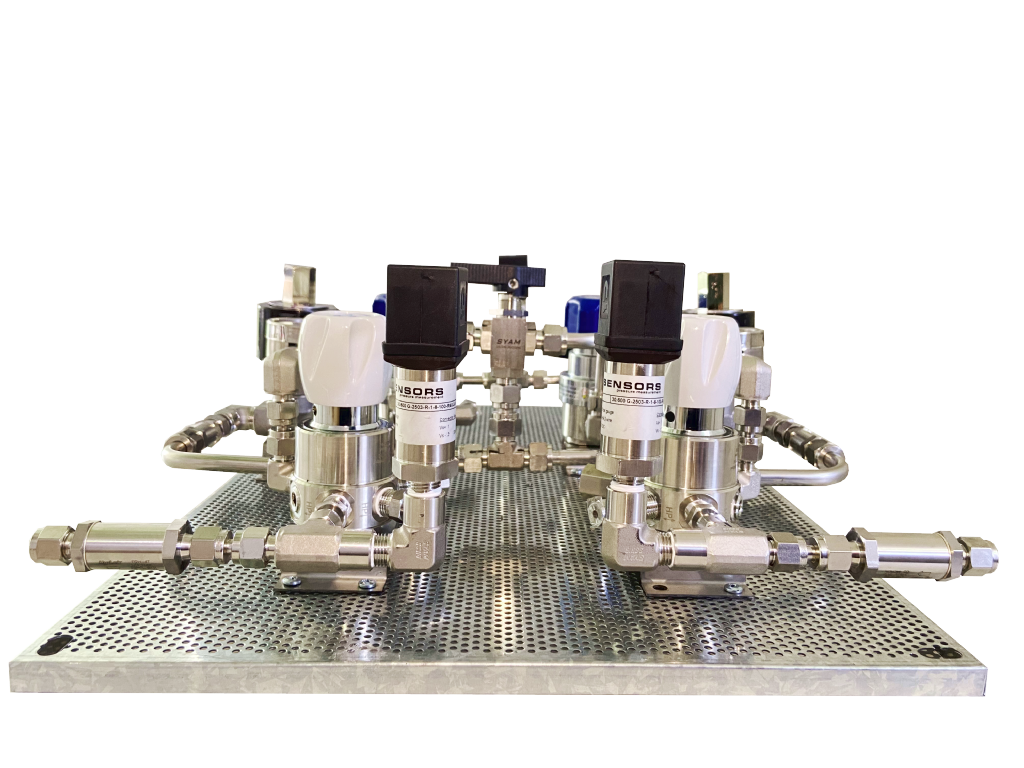

• 自動切換裝置氣缸組，由Pressure regulator，高壓連接管，電腦自動切換裝置和控制閥、逆止閥、溢氣閥、壓力傳感器、控制面板、電磁閥、壓力表等所構成。
• 共有4個Pressure regulator ，分別調整高壓進氣低壓輸出。進氣Regulator調壓每個連接管和控制閥都連接到高壓匯流排上。使用氣端做二次Regulator調壓調壓藉以控制供氣量穩定輸出。
• 自動切換裝置供左側與右側鋼瓶組間自動切換供氣源之用.本裝置由電腦控制，並能顯示切換之狀況，系統壓力，左側與右側鋼瓶壓力，警報輸出等。
• Regulator附有溢氣閥，規格壓力為24bar ，超壓時會自動洩壓，以避免供氣系統上發生超壓之現象。
壓力傳送器接至系統顯示於控制面板上，以分別顯示左側及右側瓶組之壓力調整之壓力及系統之出口使用壓力，各壓力於控制面板上以數字方式顯示可易於判讀。
• 具兩組獨立控制之二級減壓閥。（可根據使用氣體壓力變更使用規格）
  常用流量：300 L /min (nor)
  最大輸出壓力：0~10bar
  最大入口壓力：0~50bar
• 電腦控制器：LED人機介面操作，附自控操作面板。（詳細操作說明）
  輸入電壓：AC110V
  壓力傳感器：輸入4~20mA
  輸入壓力:低壓(Max_25bar)
  高壓(Max_250bar)
  輸出：左側鋼瓶啟用，右側鋼瓶啟用，優先使用，警報輸出，左側鋼瓶壓力，右側鋼瓶壓力。
• 交替模式：電腦以壓力傳送器感知氣瓶壓力自動切換,控制電磁閥作動氣動閥,完成交替動作。
• 系統除乾接點外,具有RS-485及乙太網路接口，方便遠端資訊整合系統連接的界面，可提供左右側鋼瓶壓力及輸出壓力，左右側鋼瓶主用及備用使用中乾接點輸出。

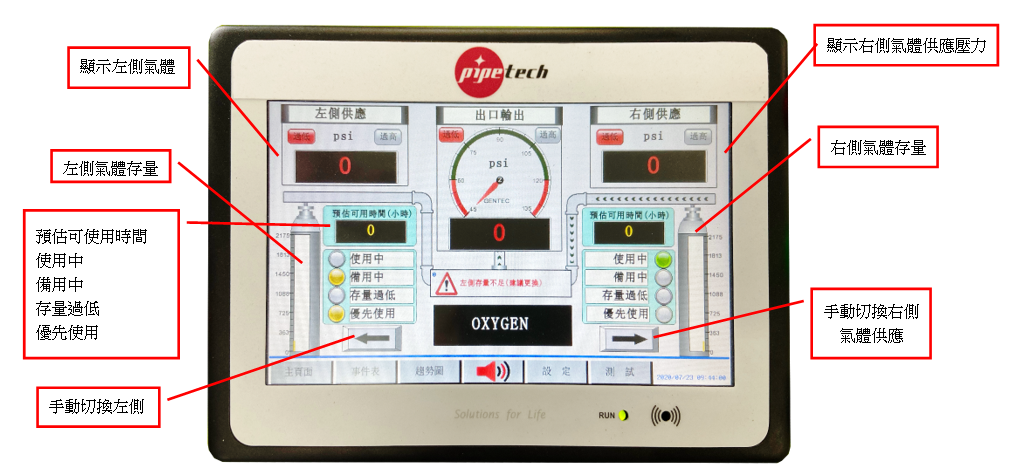

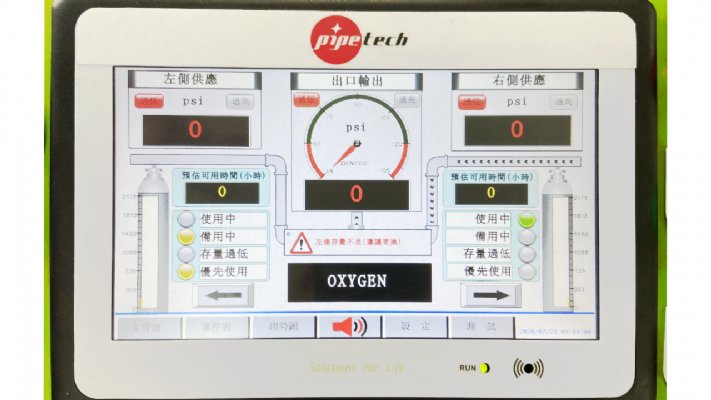

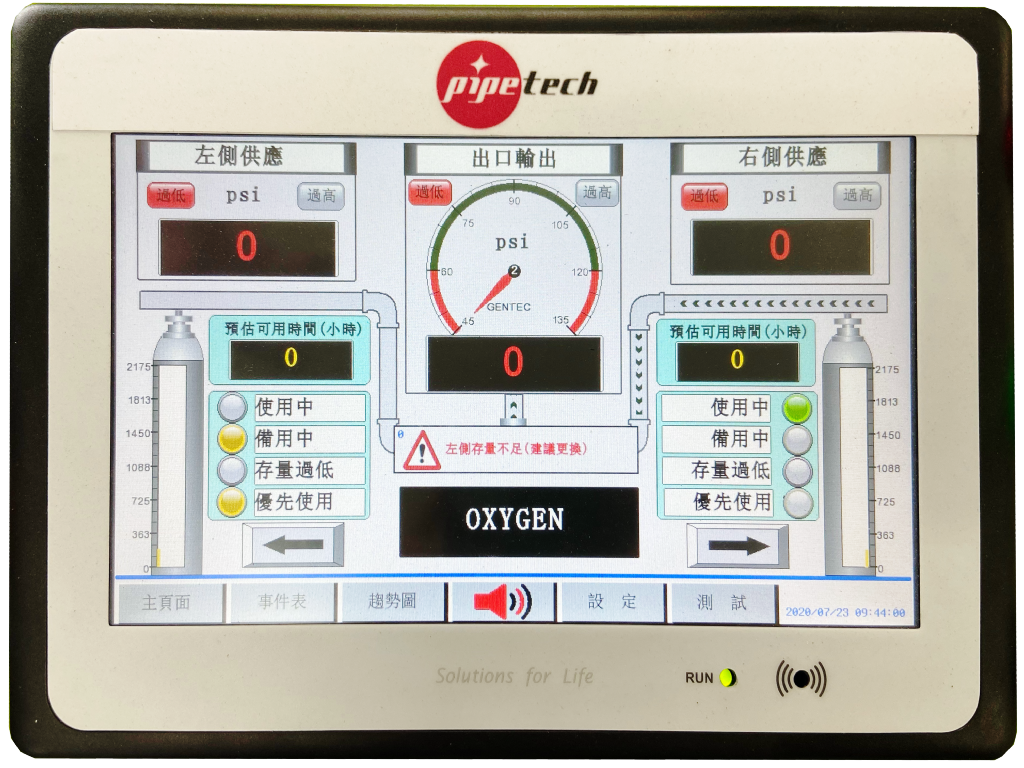

自動切換供應系統 -主畫面
